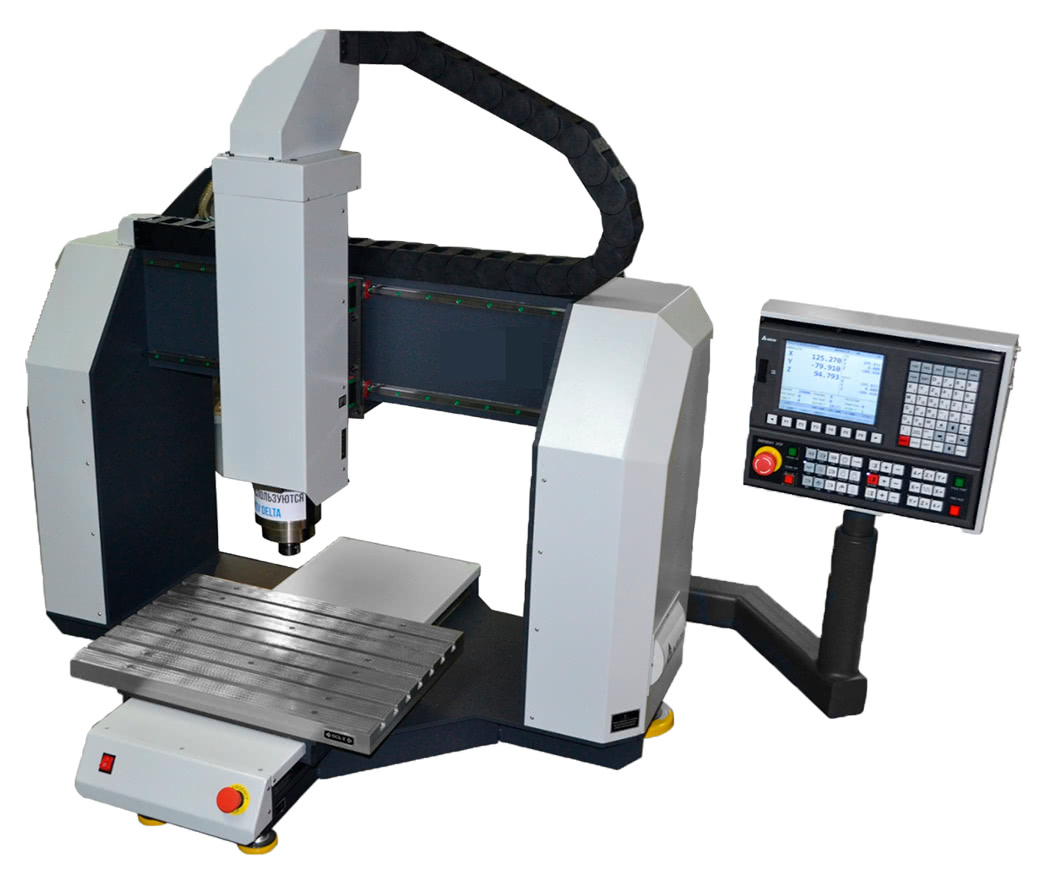

APX-60
Преимущества
Высокопроизводительная обработка по 3 осям
- Устойчивая конструкция с рабочим столом из материала В95-Ст
- Крепление заготовки на рабочий стол Т-обр. паз 11 х 19 мм.
- Максимальная скорость перемещения 150 мм\сек.
- Станина и стойка станка сделаны по ГОСТ 12.2.009-099 из материалов Ст3/Ст45 толщиной до 20.0 мм, выполнен отжиг, виброснятие напряжений, посадочные на станине выполнены строганием, фрезерованием и шлифованием "за один установ", по оси Y привод на рабочий стол.
Шпиндели
- Шпиндель 5,5кВт, ER20, 18000 об\мин в стандартном исполнении
- Шпиндели с частотой вращения 12 000 и 15 000 об/мин (опционально)
- Шпиндель SGC 3.0 кВт ER25, 400 Hz, 4.2 Nm, 380В., 2.0 – 24.0 тыс. об. мин., жидкостного охлаждения + система жидкостного охлаждения (опционально)
Точность
- Устойчивая конструкция с рабочим столом из материала В95-Ст
- Направляющие HGR15 HiWin
- XY ПРИВОД ШВП 1605
- Z ПРИВОД ШВП 1605
- Точность повторяемости 0.052 мм.
Комплектация

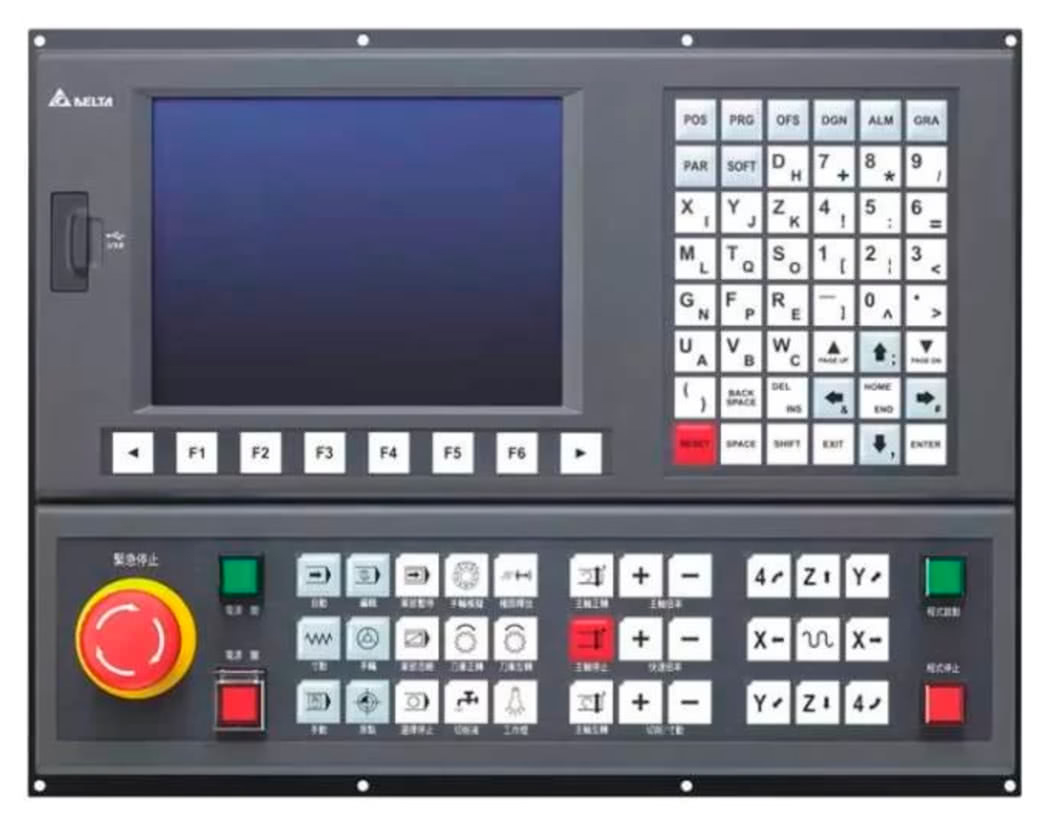

- Стойка ЧПУ DELTA NC300 MPG
- Пульт ручного управления станком.
- Набор цанг.
- Набор универсальных твердосплавных фрез.
- Приспособления для крепления заготовоки на рабочем столе.
- Датчики машинного нуля(Home) на осях X,Y,Z.
- Датчик установки Z координаты TOOL SENSOR.
- Ключи для установки\сьема рабочего инструмента.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-3D Proma1х1
- Дополнительное освещение «зоны обработки»станка

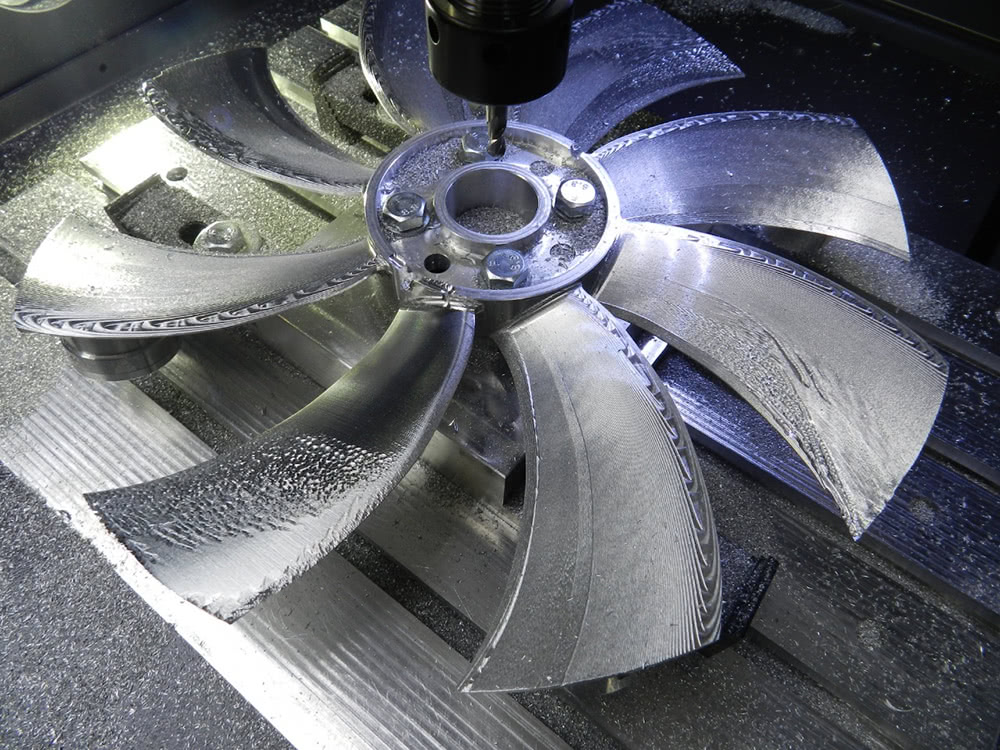

Примеры применения

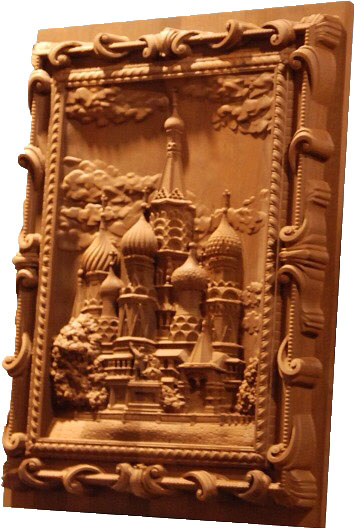

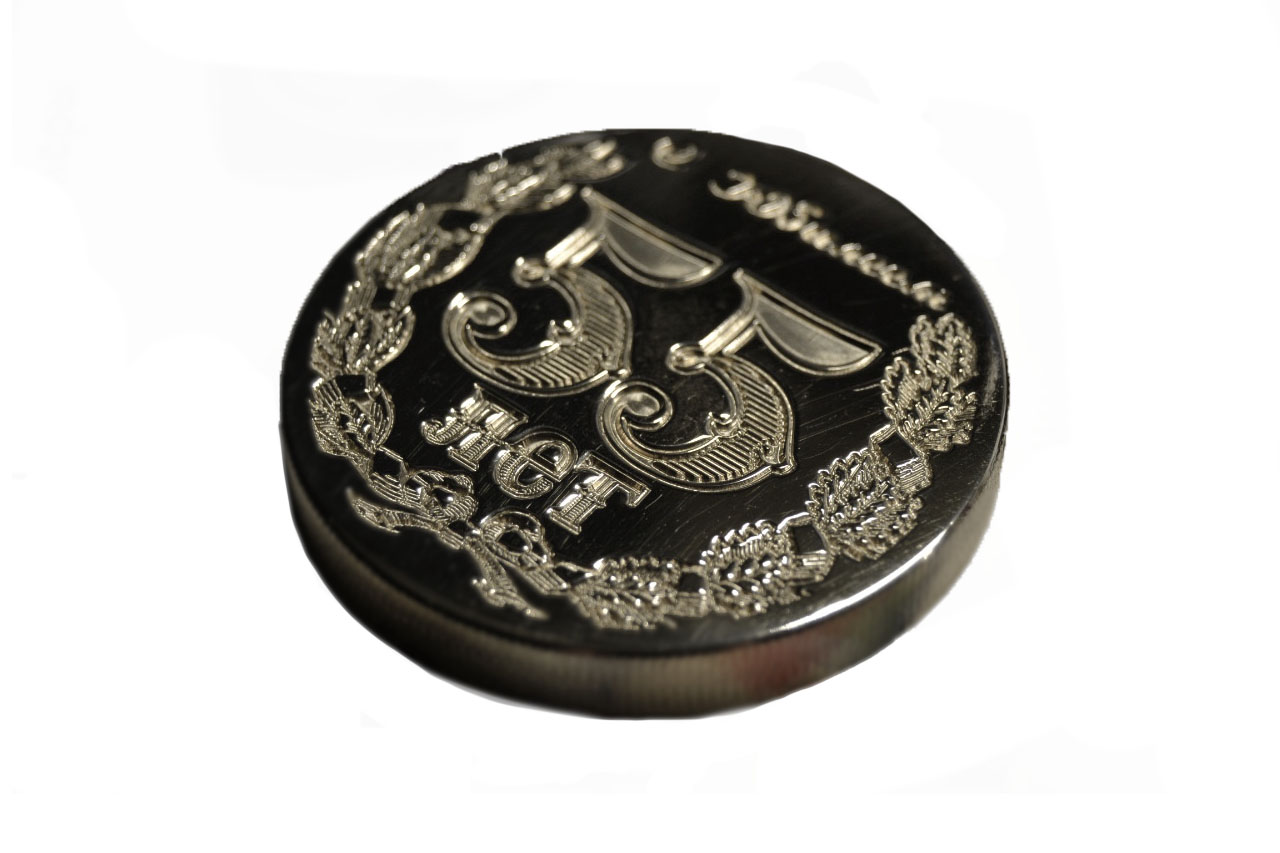

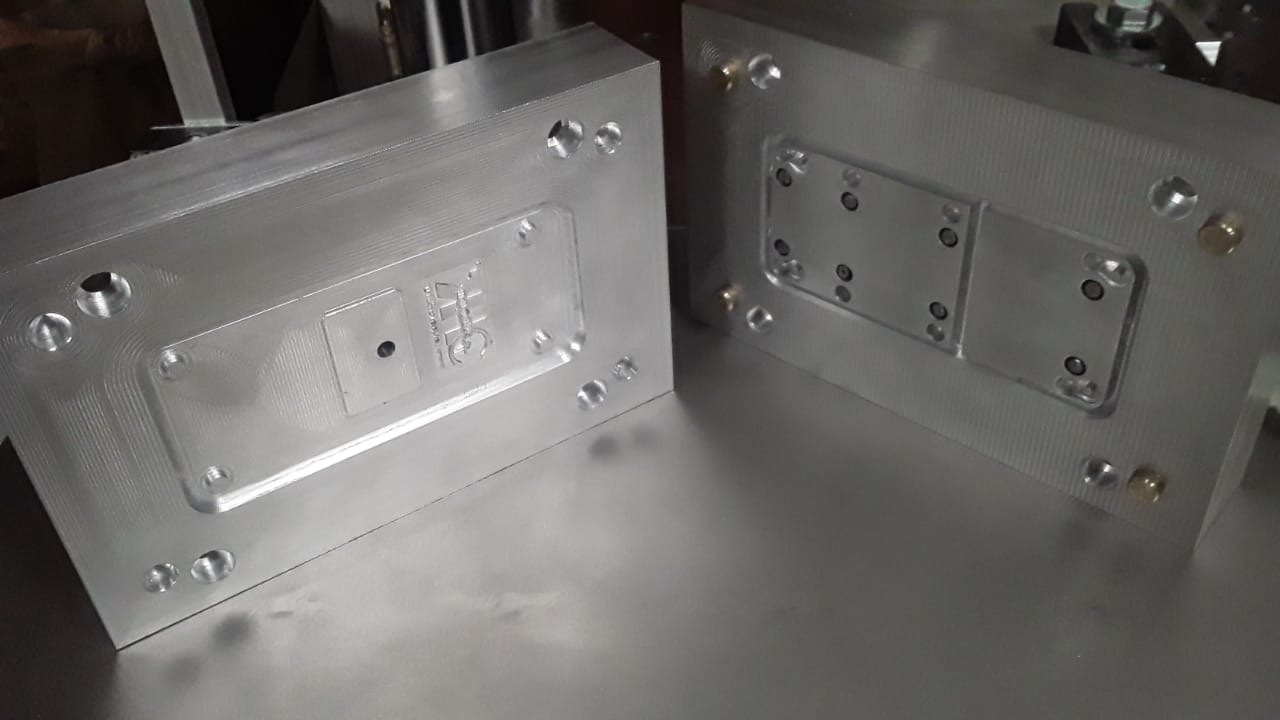

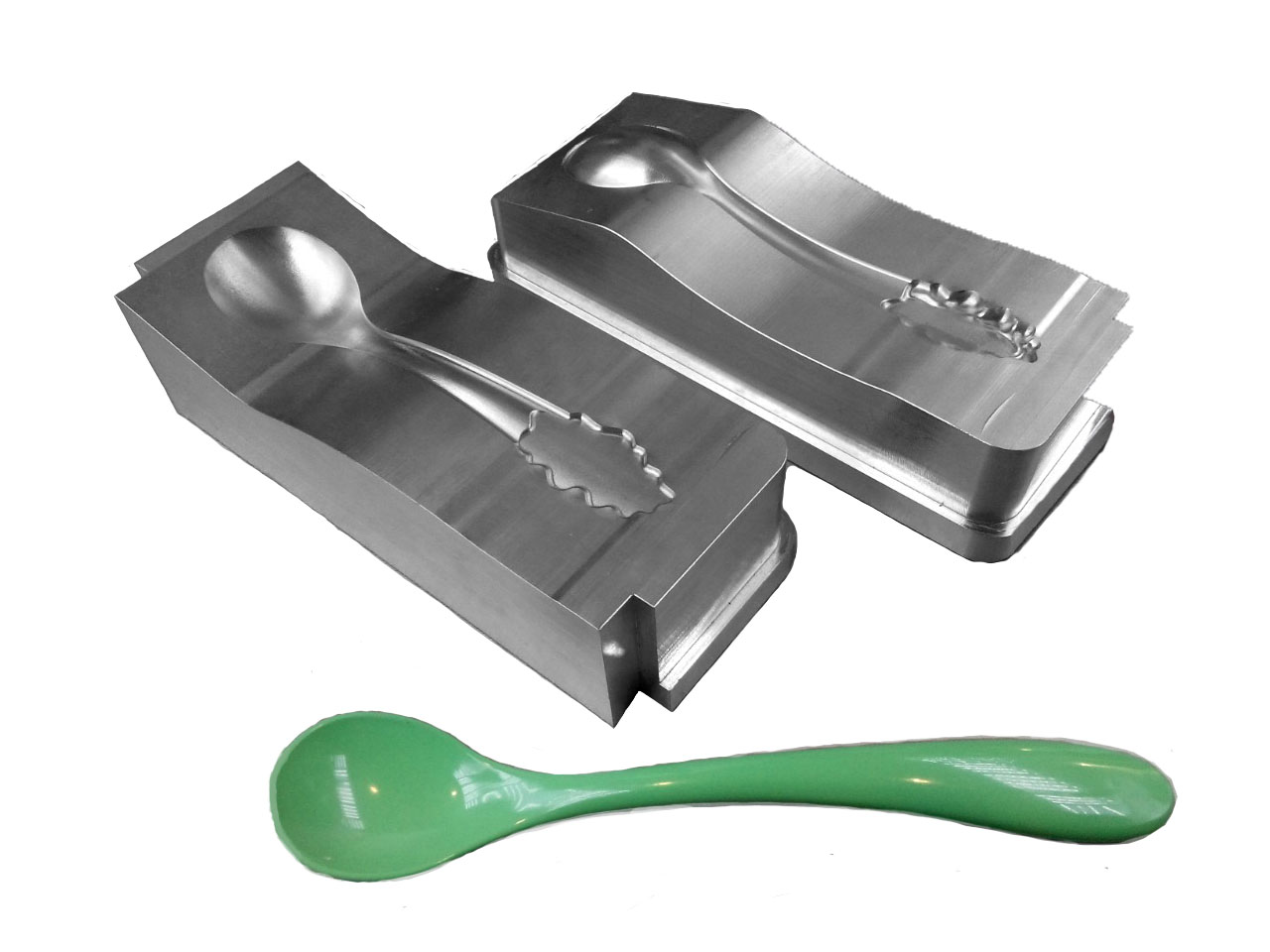

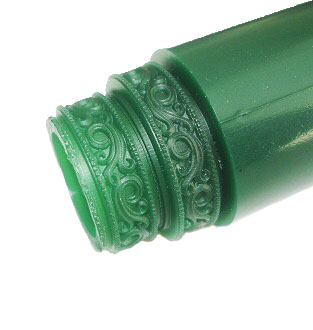

Cоздан для производств где требуется жесткость и виброустойчивость оборудования при выполнении обработки сложных деталей, сложнопрофильных поверхностей, матриц, пуансонов,точной механики, клише, штампы, пресс-форм, профилировочных роликов сложной формы, мастер-моделей, накатных плашек, волоков, сложных дыропробивных матриц, вырубных и просечных штампов со сложной конфигурацией рабочих частей.
Автоматизация
Автоматизация является ключевым условием цифрового производства. Каждый станок ООО "ЭЛЬБРАС" можно превратить в гибкую производственную систему путём дооснащения стандартным оборудованием для автоматизации или средствами автоматизации по спецификации заказчика:

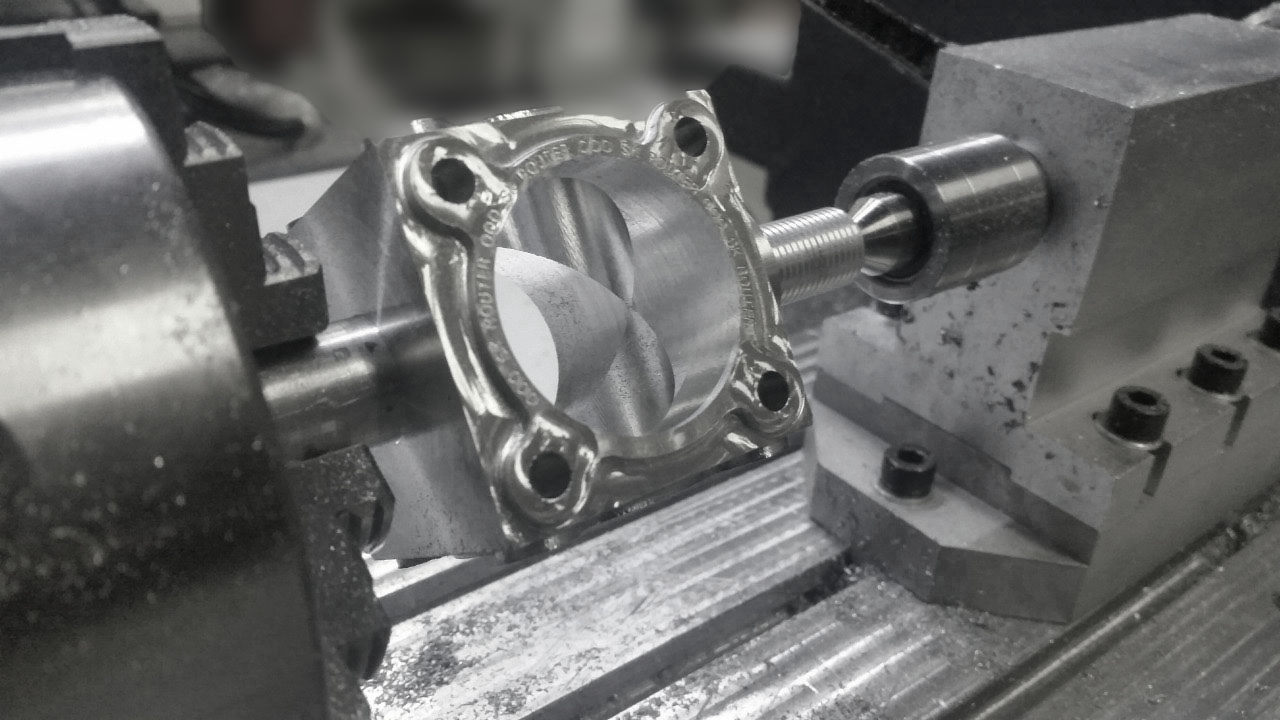

- Четвертая повотная ось А, угол поворота +-360 гр. Трехкулачковый патрон Ø125 мм. .+ задняя бабка.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-4D Professional 1х1 + тех. Поддержка
- SGC 5.5 кВт, ВТ 30/ER25, 600 Hz, 9.1 Nm, 4 pole, 380В., 6.0 – 24.0 тыс. об/мин., жидкостного охлаждения., быстросменный: до шести инструментов, магазин с автоматически сдвижной крышкой.
- SGC 6.4 кВт, ВТ 30/ER32, 600 Hz, 12.1 Nm, 8 pole, 380В., 2.0 – 12.0 тыс. об/мин., жидкостного охлаждения., быстросменный: до шести инструментов, резьбонарезной (энкодер), магазин с автоматически сдвижной крышкой.
- Комплект шлифованных ШВП винтов Hiwin R16-05-0.023 + гайка FSI 25-05-0.023 на ось X,Y,Z.(Точность повторяемости - 23 мкм/300 мм)
- Машинное зрение: привязка заготовки на рабочий стол, с выходом инструмента «в ноль»; определение угла заготовки, центроискатель отверстия и группы отв., оптический «глаз».
- Кабинет станка на станине, с раздвижными дверьми + СОЖ
- ЦС (Центральная смазка направляющих и ШВП) на ось X,Y,Z
- Подготовка под аспирацию.
Спецификация
| Рабочая зона | |
|---|---|
| Макс. ход по оси Х | 600 мм |
| Макс. ход по оси Y | 400 мм |
| Макс. ход по оси Z | 250 мм |
| Размеры стола | |
| Макс. нагрузка на стол | 100 кг |
| Длина стола | 600 мм |
| Ширина стола | 400 мм |
| Габариты станка | |
| Длина станка | 1 400 мм |
| Ширина станка | 1 000 мм |
| Высота станка | 1 250 мм |
| Вес станка | |
| Общий вес | 455 кг |
| Требования к сети переменного тока | |
| Напряжение в сети | 220 В |
| Частота переменного тока | 50 Гц |
