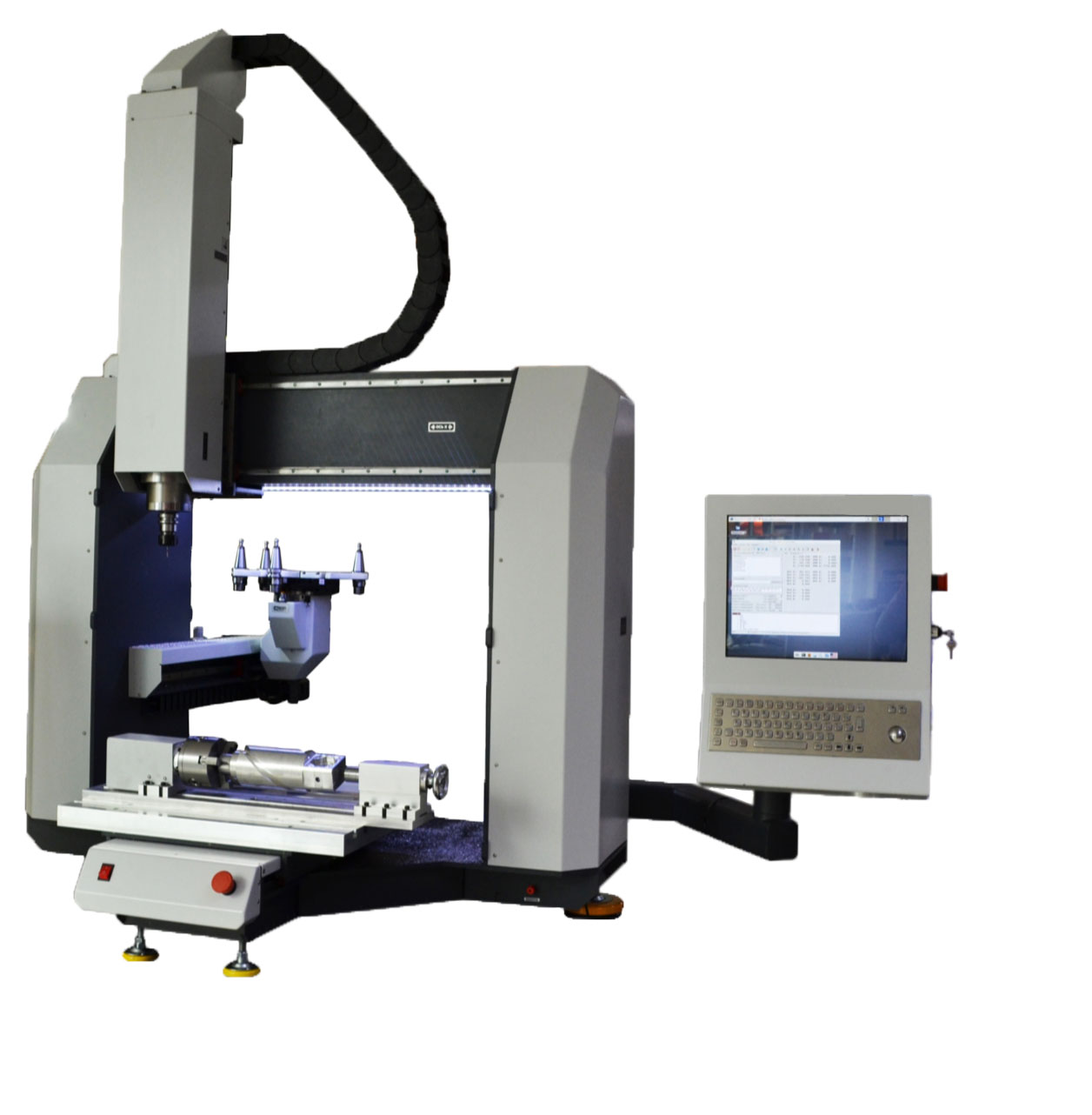

MPX-60Zplus
Highlights
Высокопроизводительная обработка по 3 осям
- Устойчивая конструкция с рабочим столом из материала В95-Ст
- Крепление заготовки на рабочий стол Т-обр. паз 11 х 19 мм.
- Максимальная скорость перемещения 150 мм\сек.
- Станина и стойка станка сделаны по ГОСТ 12.2.009-099 из материалов Ст3/Ст45 толщиной до 20.0 мм, выполнен отжиг, виброснятие напряжений, посадочные на станине выполнены строганием, фрезерованием и шлифованием "за один установ", по оси Y привод на рабочий стол.
Шпиндели
- Шпиндель 5,5кВт, ER20, 18000 об\мин в стандартном исполнении
- Шпиндель SGC 5.0 кВт, ER25, 400 Hz, 4.1 Nm, 380В., 6.0 – 24.0 тыс. об/мин., жидкостного охлаждения. (опционально)
- Шпиндель HSD 6,6 кВт, 800Hz, 6.1 Nm, 4pole, ER 25, 6.0 – 24.0 тыс. об/мин., жидкостного охлаждения. (опционально)
- Шпиндель SGC 3.0 кВт ER25, 400 Hz, 4.2 Nm, 380В., 2.0 – 24.0 тыс. об. мин., жидкостного охлаждения + система жидкостного охлаждения (опционально)
Точность
- Устойчивая конструкция с рабочим столом из материала В95-Ст
- Направляющие HGR15 HiWin
- XY ПРИВОД ШВП 1605
- Z ПРИВОД ШВП 1605
- Точность повторяемости 0.052 мм.
Equipment

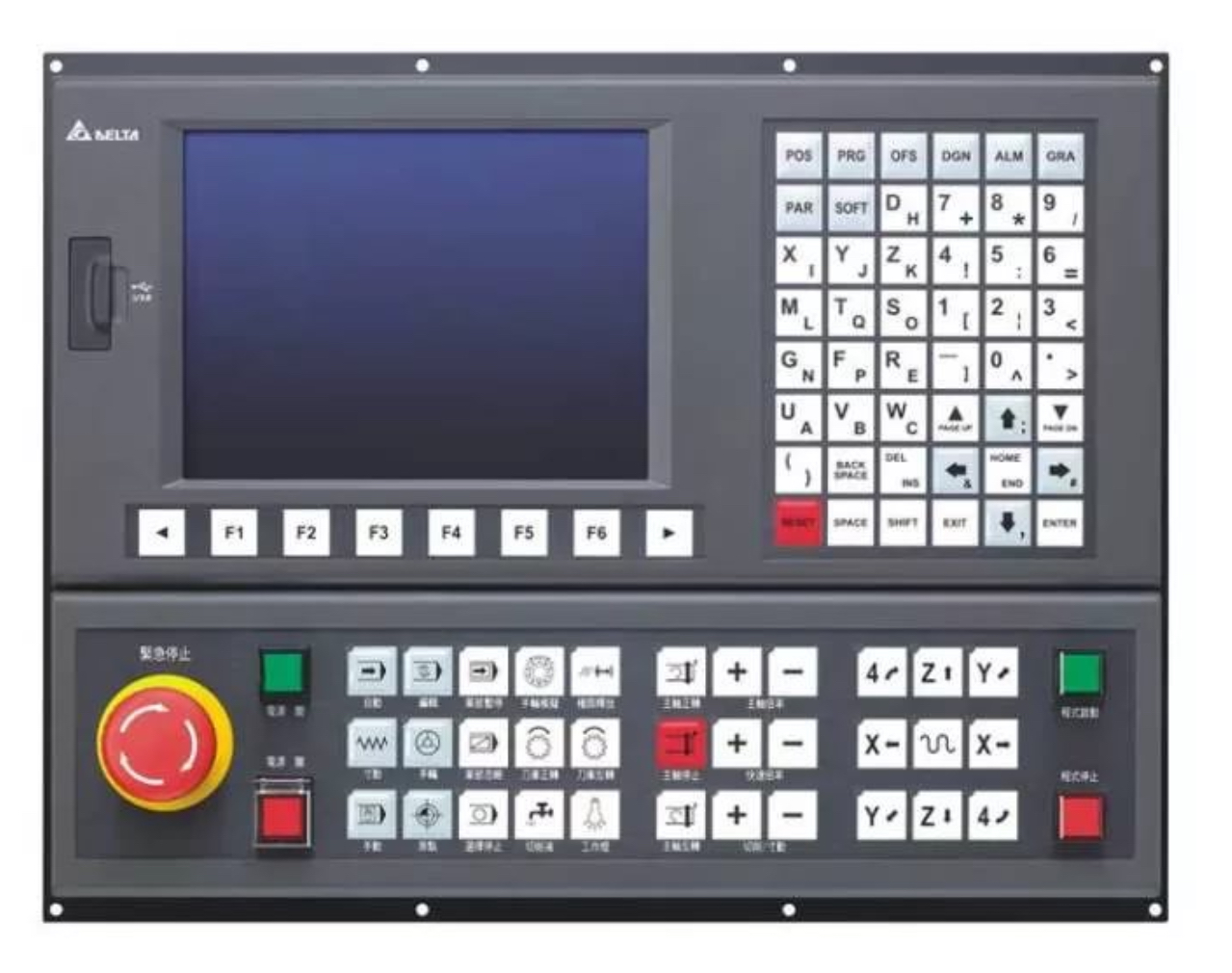

- Стойка ЧПУ DELTA NC300 MPG
- Пульт ручного управления станком.
- Набор цанг.
- Набор универсальных твердосплавных фрез.
- Приспособления для крепления заготовоки на рабочем столе.
- Датчики машинного нуля(Home) на осях X,Y,Z.
- Датчик установки Z координаты TOOL SENSOR.
- Ключи для установки\сьема рабочего инструмента.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-3D Proma1х1
- Дополнительное освещение «зоны обработки»станка
Sample applications

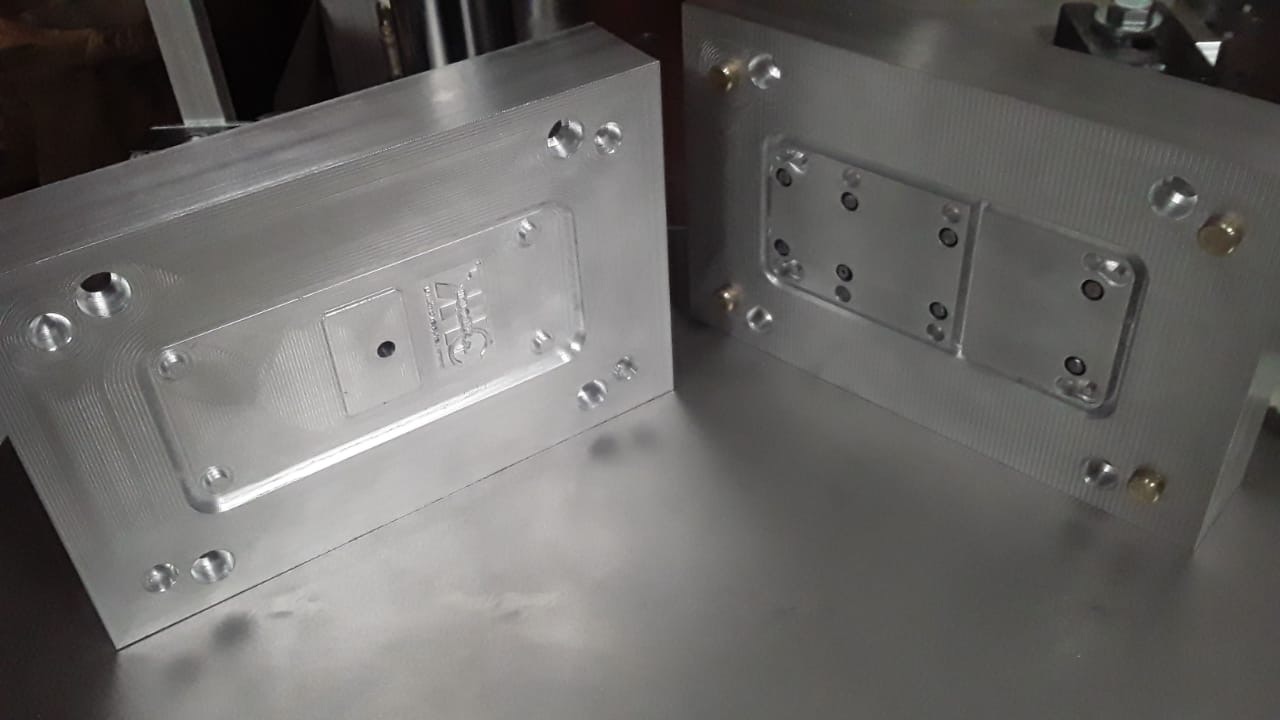

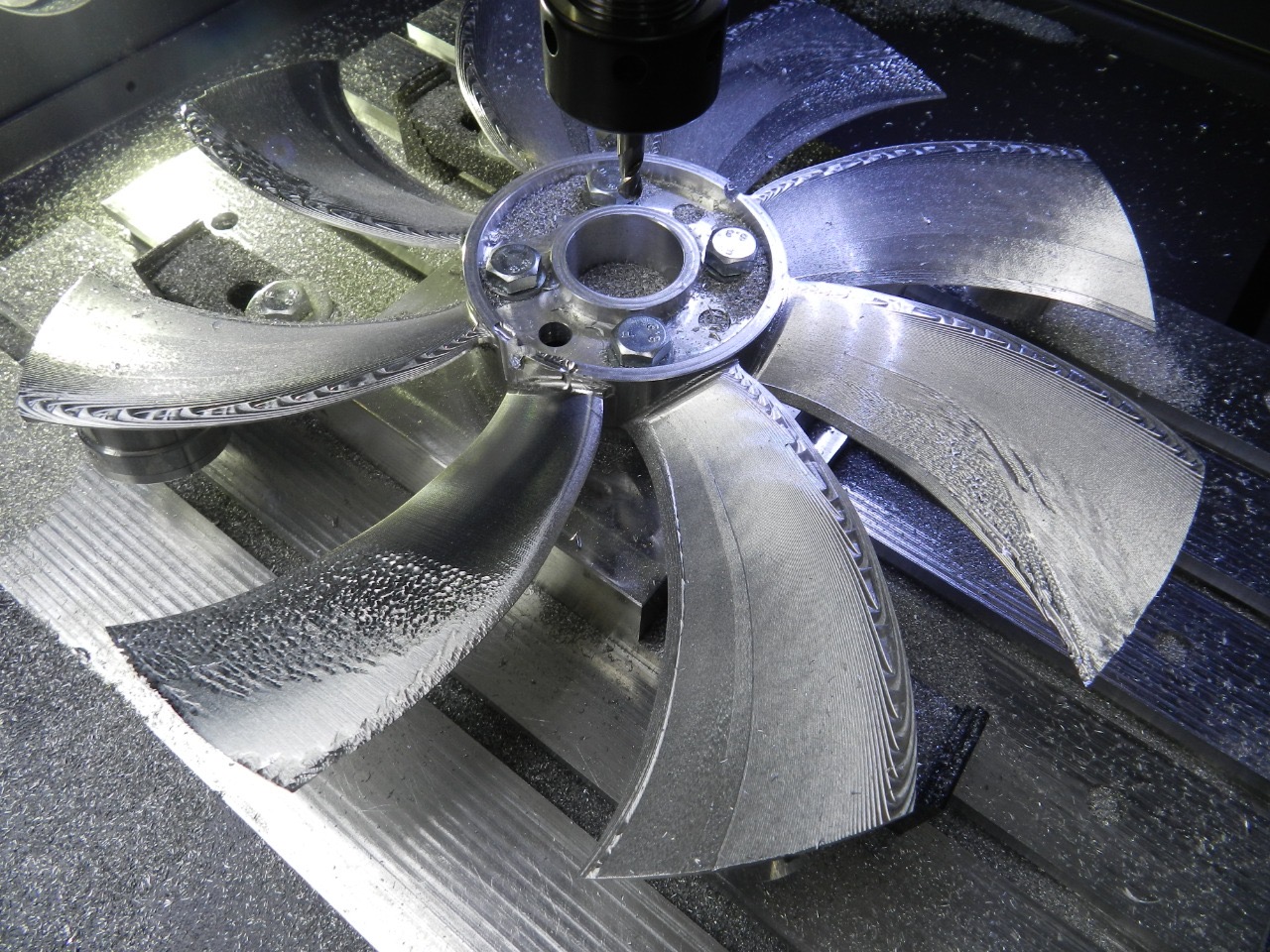

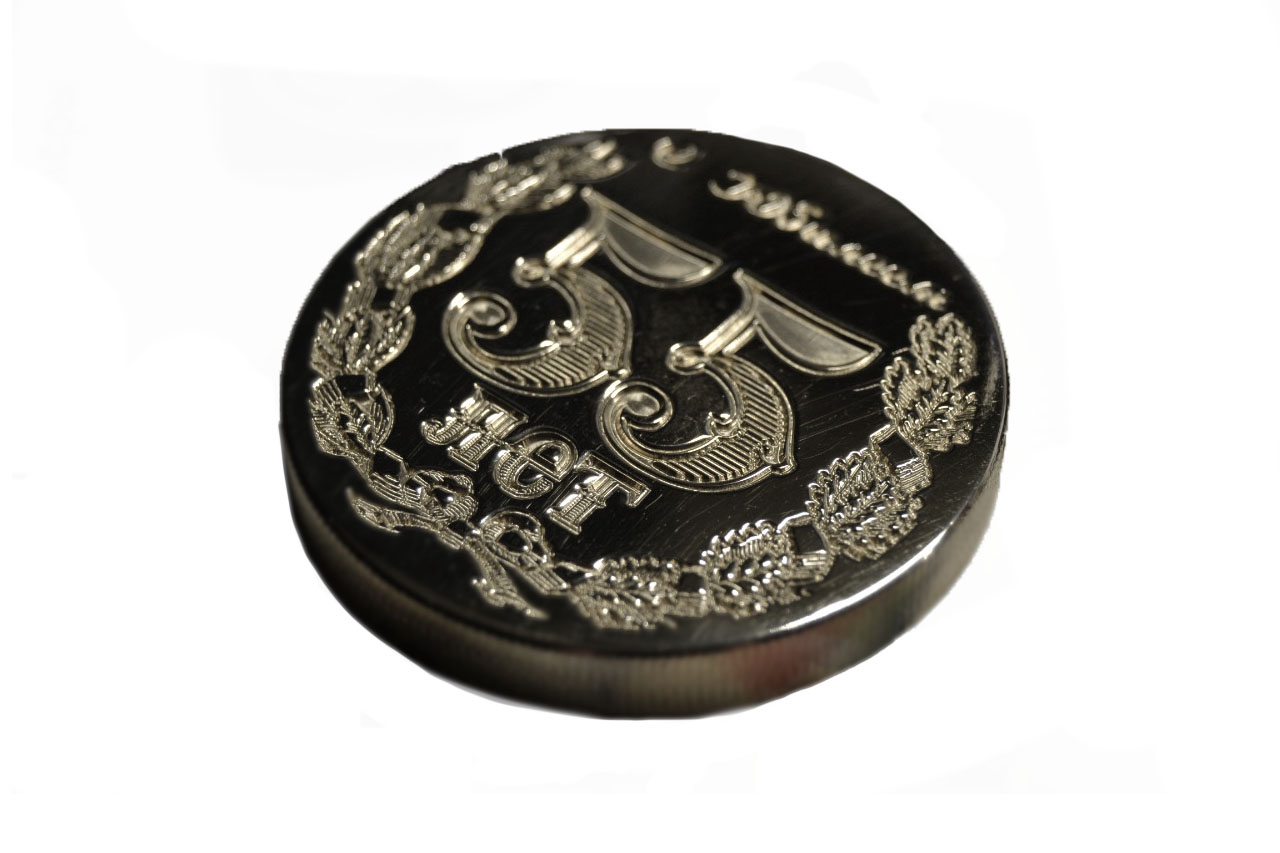

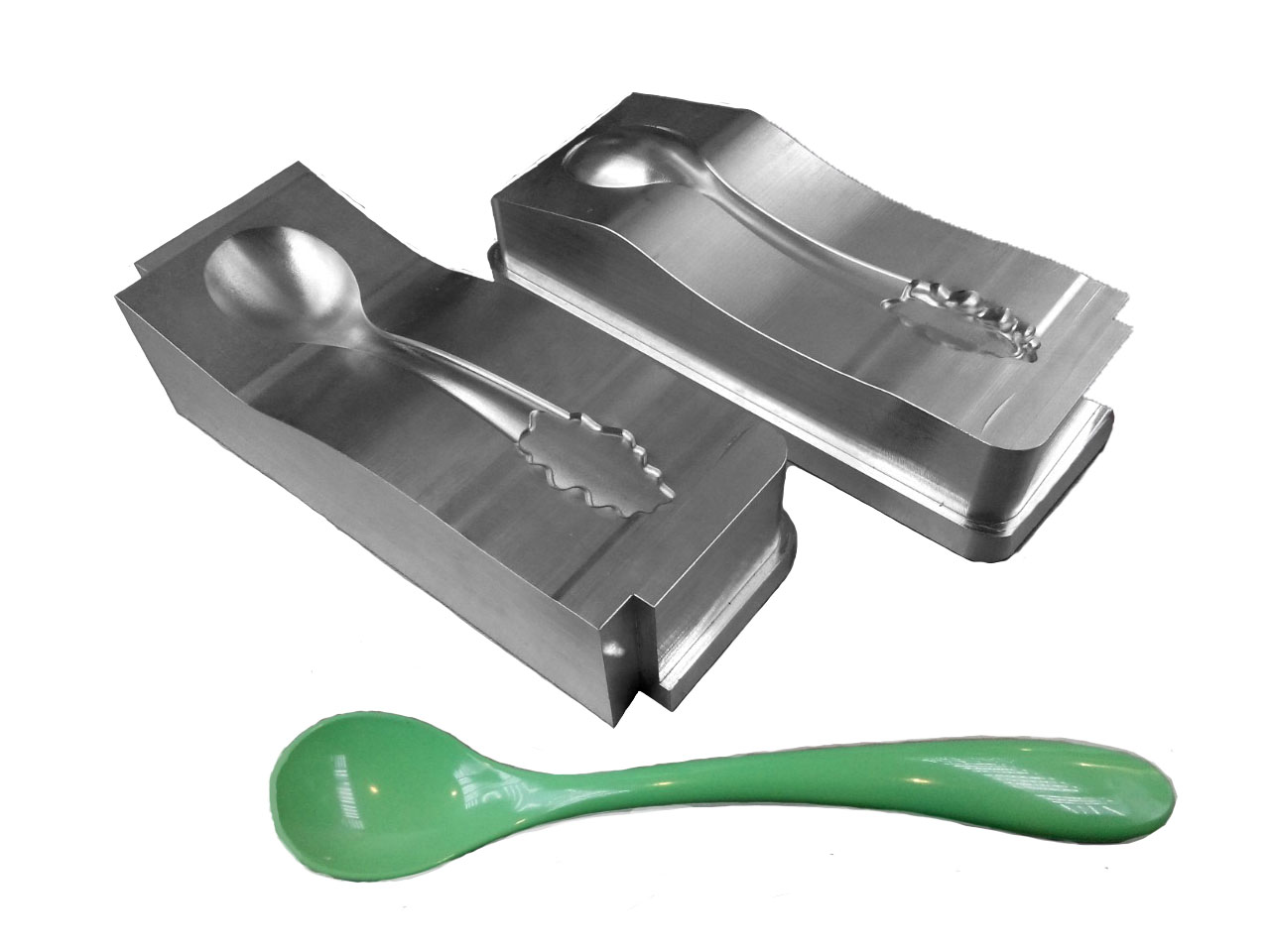

Cоздан для производств где требуется жесткость и виброустойчивость оборудования при выполнении обработки сложных деталей, сложнопрофильных поверхностей, матриц, пуансонов,точной механики, клише, штампы, пресс-форм, профилировочных роликов сложной формы, мастер-моделей, накатных плашек, волоков, сложных дыропробивных матриц, вырубных и просечных штампов со сложной конфигурацией рабочих частей.
Automation
Автоматизация является ключевым условием цифрового производства. Каждый станок ООО "ЭЛЬБРАС" можно превратить в гибкую производственную систему путём дооснащения стандартным оборудованием для автоматизации или средствами автоматизации по спецификации заказчика:

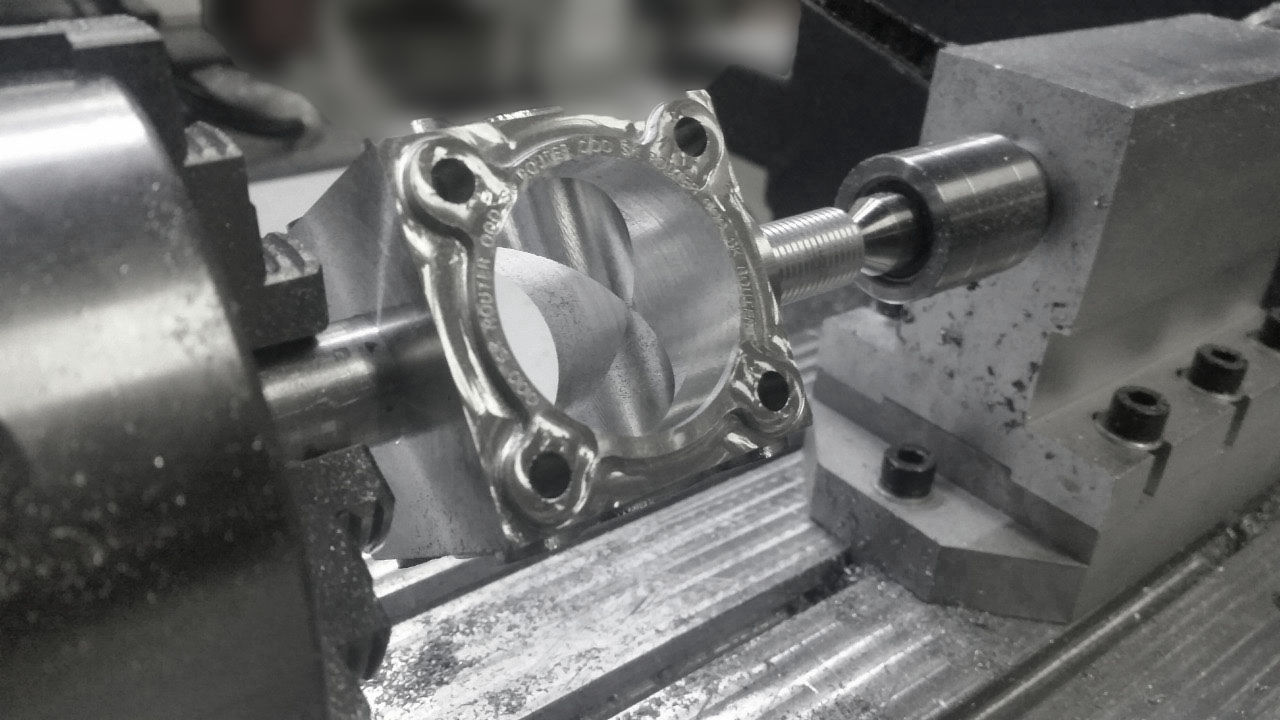

- Четвертая повотная ось А, угол поворота +-360 гр. Трехкулачковый патрон Ø125 мм. .+ задняя бабка.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-4D Professional 1х1 + тех. Поддержка
- SGC 5.5 кВт, ВТ 30/ER25, 600 Hz, 9.1 Nm, 4 pole, 380В., 6.0 – 24.0 тыс. об/мин., жидкостного охлаждения., быстросменный: до шести инструментов, магазин с автоматически сдвижной крышкой.
- SGC 6.4 кВт, ВТ 30/ER32, 600 Hz, 12.1 Nm, 8 pole, 380В., 2.0 – 12.0 тыс. об/мин., жидкостного охлаждения., быстросменный: до шести инструментов, резьбонарезной (энкодер), магазин с автоматически сдвижной крышкой.
- Комплект шлифованных ШВП винтов Hiwin R16-05-0.023 + гайка FSI 25-05-0.023 на ось X,Y,Z.(Точность повторяемости - 23 мкм/300 мм)
- Машинное зрение: привязка заготовки на рабочий стол, с выходом инструмента «в ноль»; определение угла заготовки, центроискатель отверстия и группы отв., оптический «глаз».
- Кабинет станка на станине, с раздвижными дверьми + СОЖ
- ЦС (Центральная смазка направляющих и ШВП) на ось X,Y,Z
- Подготовка под аспирацию.
Specification
| Clearance | |
|---|---|
| Max. X-axis travel | 23,6 in |
| Max. Y-axis travel | 15,8 in |
| Max. Z-axis travel | 19,7 in |
| Table dimensions | |
| Max. table load | 220 lbs |
| Table length | 23,6 in. |
| Table width | 15,8 in. |
| Volume | |
| Machine length | 55,1 in. |
| Machine width | 39,4 in. |
| Machine height | 66,9 in. |
| Total weight | |
| Total weight | 1 014 lbs |
| AC Requirements | |
| Mains voltage | 220 V |
| AC frequency | 50 Hz |
