APX-35
Высокопроизводительная обработка по 3 осям
- Устойчивая конструкция с рабочим столом из материала В95-Ст
- Крепление заготовки на рабочий стол Т-обр. паз 11 х 19 мм.
- Максимальная скорость перемещения 2000 мм/мин.
- Станина и стойка станка сделаны по ГОСТ 12.2.009-099 из материалов Ст3/Ст45 толщиной до 10.0 мм, выполнен отжиг, виброснятие напряжений, посадочные на станине выполнены строганием, фрезерованием и шлифованием "за один установ".
Шпиндели
- Шпиндель мощностью 0,8 кВт, ER11, 24000 об/мин.
- Шпиндель SGC 2.2 кВт ER20, 24000 об/мин, жидкостного охлаждения (опционально).
Точность
- Устойчивая конструкция с рабочим столом из материала В95-Ст
- Направляющие HGR15 HiWin
- XY ПРИВОД ШВП 1204
- Z ПРИВОД ШВП 1204
- ПРИВОД ШАГОВЫЕ ДВИГАТЕЛИ
- Точность повторяемости 0.052 мм
- Минимальный шаг перемещения 0.000625 мм
- ЧПУ система DDCSV1.1.
- Набор цанг.
- Набор универсальных твердосплавных фрез.
- Приспособления для крепления заготовоки на рабочем столе.
- Датчики машинного нуля(Home) на осях X,Y,Z.
- Датчик установки Z координаты TOOL SENSOR.
- Ключи для установки\сьема рабочего инструмента.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-3D Proma1х1.
- Дополнительное освещение «зоны обработки»станка.

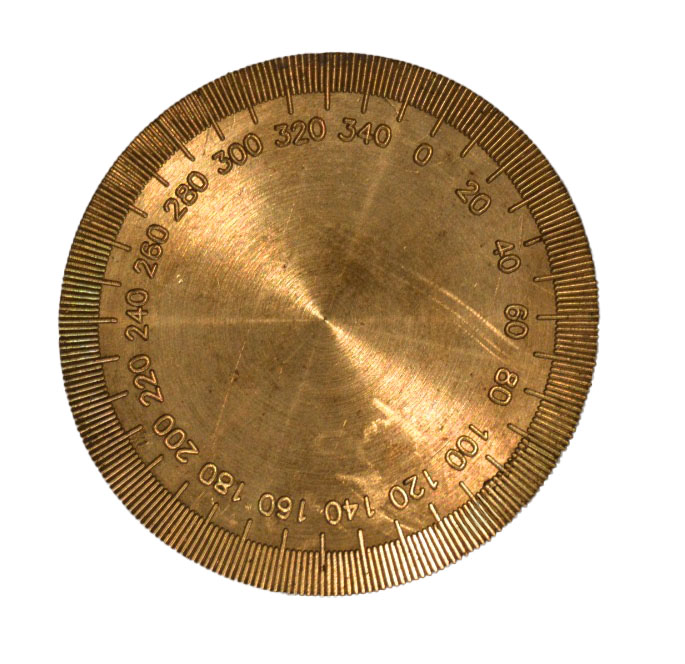

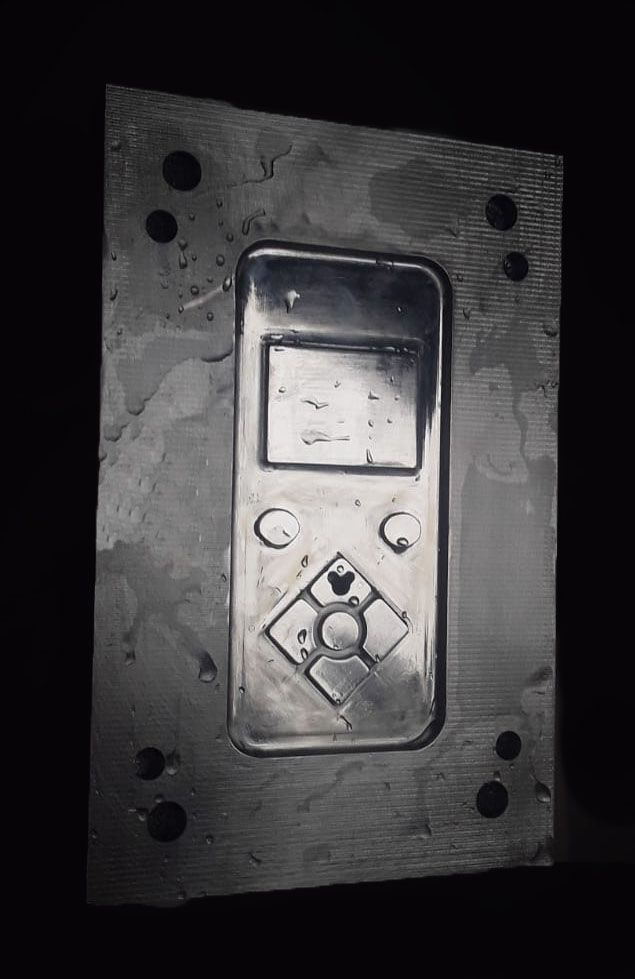

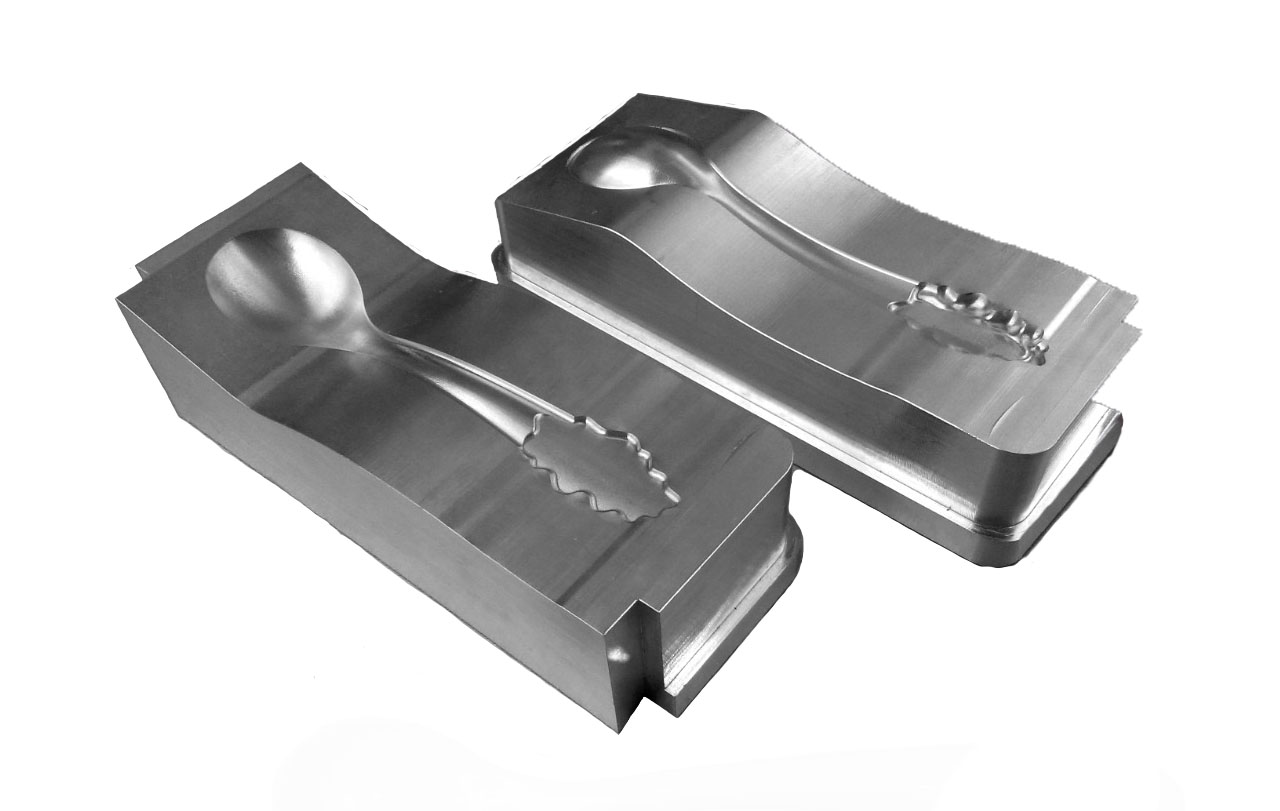

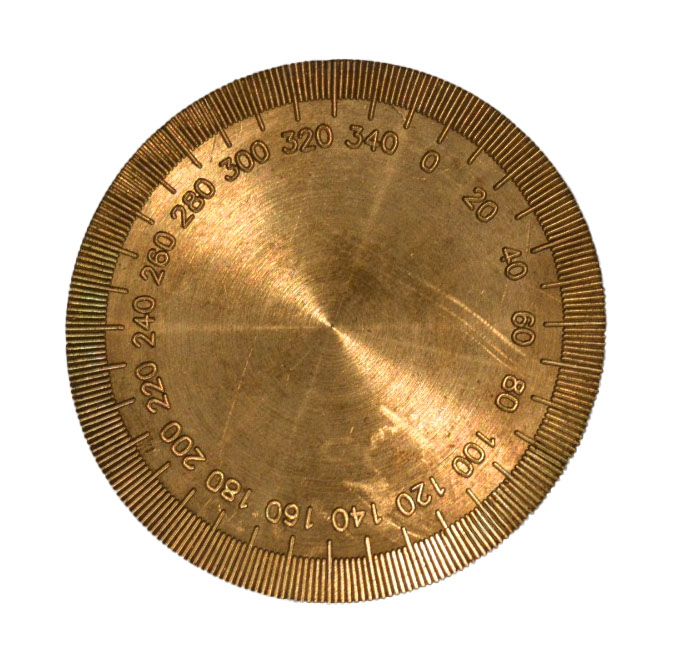

Создан для выполнения фрезерной обработки и изготовления сложных деталей, сложнопрофильных поверхностей матриц, пуансонов, точной механики, клише, штампов, чеканочных штампов, ножевых полотен, пресс-форм, профилировочных роликов сложной формы, мастер-моделей, а также для нанесения шрифта, ГОСТ шрифта, скелетных, художественных и военных шрифтов на изделия и сложнопрофильные поверхности.
Автоматизация является ключевым условием цифрового производства. Каждый станок ООО "ЭЛЬБРАС" можно превратить в гибкую производственную систему путём дооснащения стандартным оборудованием для автоматизации или средствами автоматизации по спецификации заказчика:
- Четвертая повотная ось А, угол поворота +-360 гр. Трехкулачковый патрон Ø125 мм. .+ задняя бабка.
- Лицензионное П.О.: Система геометрического моделирования и программирования обработки для станков с ЧПУ GеММа-4D Professional 1х1 + тех. Поддержка
- Автоматическая пневматическая смена инструмента, количество фрез до 15 ед;
- Подготовка под аспирацию.
ЧПУ система DDCSV1.1 – высокотехнологичное устройство ЧПУ для комплексных высокопроизводительных решений по управлению станками гравировально-фрезерной группы. Представляет собой устройство, построенное на основе МК ARM. Имеет лаконичный дизайн, надежный контроль и простоту эксплуатации с помощь 17 кнопок.
| Рабочая зона | |
|---|---|
| Макс. ход по оси Х | 350 мм |
| Макс. ход по оси Y | 250 мм |
| Макс. ход по оси Z | 150 мм |
| Размеры стола | |
| Макс. нагрузка на стол | 25 кг |
| Длина стола | 300 мм |
| Ширина стола | 200 мм |
| Габариты станка | |
| Длина станка | 610 мм |
| Ширина станка | 540 мм |
| Высота станка | 680 мм |
| Вес станка | |
| Общий вес | 100 кг |
| Требования к сети переменного тока | |
| Напряжение в сети | 220 В |
| Частота переменного тока | 50 Гц |
